REXROTH电液换向阀4WEH10D4X/6EG24N9ETK4/B10

REXROTH电液换向阀4WEH10D4X/6EG24N9ETK4/B10，上海韦米机电设备有限公司主营产品；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

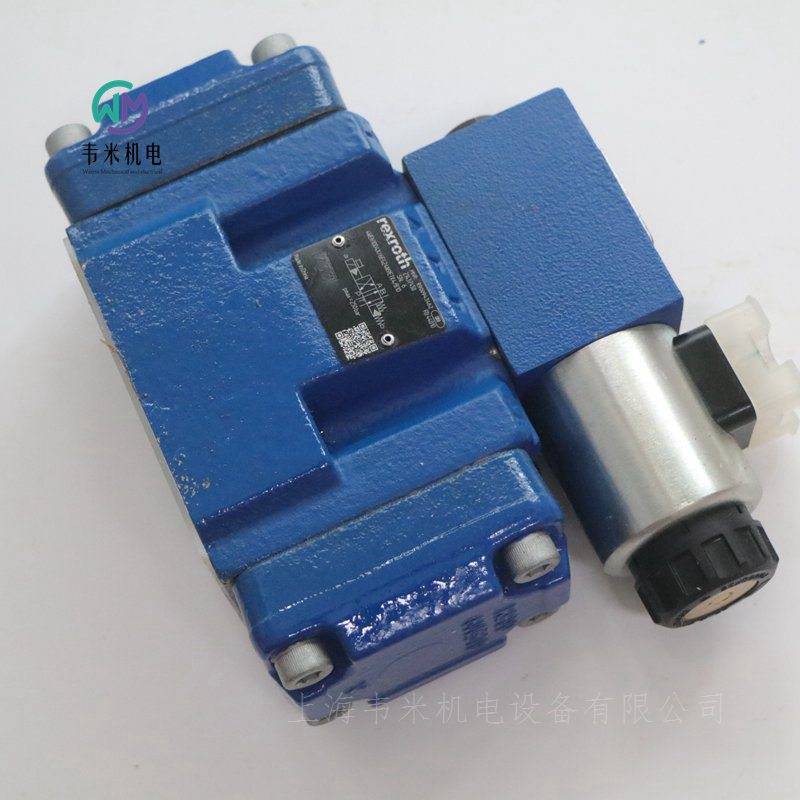

力士乐REXROTH电液换向阀

R900943462 4WEH10D4X/6EG24N9ETK4/B10

公称尺寸 10，符号 D，电磁操作，24 V DC

液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

滑阀

先导阀操作

内部先导油供应、内部先导油回油

产品属性

连接图 ISO 4401-05-05-05

产品系列 4WEH10

工作压力[bar] 280

流量[l/min] 160

滑阀符号 符号D

连接类型 底板安装

尺寸 10

驱动类型 电磁阀驱动

端口数量 4.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 6.9

力士乐REXROTH带液压或电动液压启动的先导式方向滑阀

WEH, WH...6H

规格 16 … 25

组件系列 1X

大工作压力 350 bar

大流量 650 l/min

三位四通或二位四通换向阀

操作类型（内部或外部先导控制）：

– 电液（型号 WEH）

– 液压（型号 WH）

用于底板安装

油口安装面符合 ISO 4401

弹簧定中，弹簧端位置

直流线圈

电气连接作为单个连接

辅助操纵装置

型号 WEH

WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。

该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个磁铁 "a"和/或 "b"的先导控制阀。

主阀中的主控制阀芯 通过弹簧或建压保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。

先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口 P 与 B 相连接，油口 A 与 T 相连接。

电磁铁关闭时，先导控制阀芯复位至初始位置。弹簧腔卸载至油箱。

先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。

可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。

注意：

弹簧腔和中的复位弹簧 和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。

由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。

型号 WH

阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。

主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现。

带有控制阀芯弹簧对中的三位四通方向阀

在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。通过配流阀板 将弹簧腔连接到油口 Y 上，将弹簧腔连接到油口 X 上。

主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。

型号 WH…

先导油通过通道 X 和 Y 实现 外部 供油和回油。

型号 WEH...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。

型号 WEH…E…

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。

型号 WEH...ET...

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。

型号 WEH...T...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。

注意：

先导油供油修改只能由经过授权的人员执行或返厂执行。

先导油 外部供油 X 或回油 Y：

必须遵守先导控制阀大允许工作参数。

大先导压力：请遵守技术数据的要求！

先导油供油 内部 （型号“ET”和“E”）：

小先导压力：请遵守技术数据的要求。

为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。

节流插件

如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件将插入到先导控制阀的通道 P 中。

德国力士乐REXROTH电液换向阀订货号和型号：

R900778744 4WEH10D47/6EG24N9K4/B10D3

R900556904 4WEH10J47/6EG24N9ETS2K4

R900926574 4WEH10J47/6EG24N9ETK4

R900932645 4WEH10J47/6EG24N9ETK4/B08

R900951655 4WEH10J47/6EG24N9TS2K4

R901209093 4WEH10JA47/6EG24N9ETK4/B10

R900923989 4WEH16D7X/6EG24N9K4

R900928833 4WEH16D72/6EG24N9TS2K4

R901108813 4WEH16D72/6HG24N9ETK4/B10

R900934054 4WEH16D7X/6EG24N9ETK4/B10D3

R901117456 4WEH16D7X/6HG24N9EK4/B10

R901127528 4WEH16E72/6HG24N9ETK4

R901108754 4WEH16E72/6HG24N9ETK4/B10

R901119649 4WEH16E72/6HG24N9K4/B10

R901144211 4WEH16E7X/6EW230N9ES2K4

R900925580 4WEH16J7X/6EG24N9K4

R900924819 4WEH16J7X/6EG24N9ETS2K4

R901108808 4WEH16J72/6HG24N9ETK4/B10

R901205061 4WEH16J72/6EG24N9ETS2K4/10B10

R900720784 4WEH16J7X/6EG24N9ETSK4/10B10

R901087110 4WEH16J72/6EW230N9ETK4/B10D3

R900922085 4WEH16J7X/6EG24N9ETK4

R900930431 4WEH16J7X/6EG24N9ETK4/B10

R900930431 4WEH16J72/6EG24N9ETK4/B10

R900926638 4WEH16J7X/6EG24N9ETK4/B10D3

R900702849 4WEH16J7X/6EW230N9ESK4

R983031300 4WEH16J7X/6EW230N9K4

R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3

R900916452 4WEH22J7X/6EG24N9K4

R901025620 4WEH16D72/6EG24N9EK4/B10D3

R900924761 4WEH16D72/6EG24N9ETS2K4

R900774752 4WEH16D72/6EG24N9ETS2K4/B10

R900774752 4WEH16D7X/6EG24N9ETS2K4/B10

R901025621 4WEH16D72/6EG24N9K4/B10D3

R900960695 4WEH16D7X/6EW230N9ES2K4/B10

R900705858 4WEH16E72/6EG24N9ETK4/B12

R900970663 4WEH16J72/6EG205N9EK4/B10

R900927109 4WEH16J72/6EG24N9ETSK4/V

R901310402 4WEH16J7X/6EG24N9ETS2K4/B12

R900926378 4WEH16G72/6EG24N9K4

R901072797 4WEH16R72/6EW230N9ETS2K4

R900724411 4WEH16R72/6EW230N9ETS2K4/B10

R978910964 4WEH16T7X/6EW110N9K4

R900928371 4WEH22D76/6EG24N9EK4/B10

R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10

R900943534 4WEH22E7X/6EG24N9ETK4/B10

R900957930 4WEH22E76/6EG24N9ETS2K4/B10

R901108960 4WEH22J76/6HG24N9ETK4/B10

R900909016 4WEH22J7X/6EW230N9ES2K4

R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3

R900929900 4WEH16J72/6EG24N9ETS2K4/B10

R901506356 4WEH16E7X/6EW230N9ETK4/B10V

R900930093 4WEH16G7X/6EG24N9ETS2K4

R900912538 4WEH22EA7X/6EG24N9TK4

R901431540 4WEH25E68/6EG24N9ETK4/B10MH

力士乐REXROTH电液换向阀R901431540

液压方向短管阀 4WEH25E6X/6EG24N9ETK4/B10MH

R901431540 4WEH25E68/6EG24N9ETK4/B10MH

公称尺寸 25，符号 E，电磁操作，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

滑阀

由伺服电动机控制的

内部先导油供应、内部先导油回油

产品属性

连接图 ISO 4401-08-08-05

产品系列 H-4W。H

工作压力[bar] 280

流量[l/min] 700

滑阀符号 符号E

连接类型 底板安装

大小 25

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HFC

密封 NBR

重量[kg] 17.86

力士乐REXROTH电液换向阀R901025620

液压方向短管阀 4WEH16D7X/6EG24N9EK4/B10D3

公称尺寸 16，符号 D，电磁操作，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

滑阀

由伺服电动机控制的

内部先导油供应，外部先导油回油

产品属性

连接图 ISO 4401-07-07-0-05

产品系列 H-4W...H

工作压力[bar] 280

流量[l/min] 300

滑阀符号 符号D

连接类型 底板安装

大小 16

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 9.92

力士乐REXROTH电液换向阀R900940965

液压方向短管阀 4WEH16J7X/6EG24N9ETS2K4/B10D3

公称尺寸 16，符号 J，电磁操作，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

滑阀

由伺服电动机控制的

内部先导油供应、内部先导油回油

产品属性

连接图 ISO 4401-07-07-0-05

产品系列 H-4W...H

工作压力[bar] 280

流量[l/min] 300

滑阀符号 符号J

连接类型 底板安装

大小 16

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 11.33

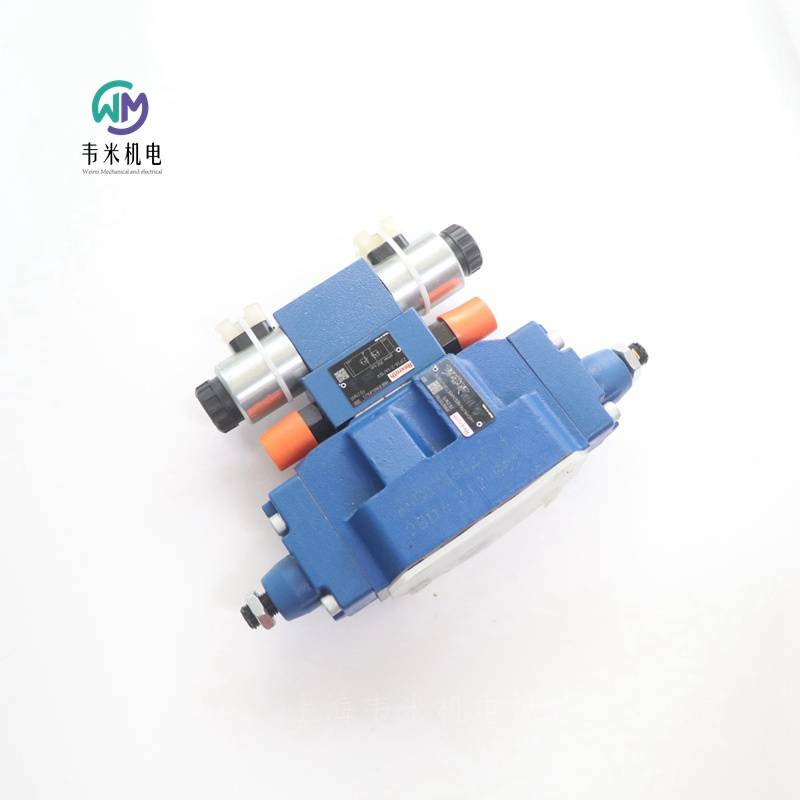

力士乐REXROTH电液换向阀R900720784

液压方向短管阀 4WEH16J7X/6EG24N9ETSK4/10B10

公称尺寸 16，符号 J，电磁操作，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

滑阀

由伺服电动机控制的

内部先导油供应、内部先导油回油

产品属性

连接图 ISO 4401-07-07-0-05

产品系列 H-4W。H

工作压力[bar] 280

流量[l/min] 300

滑阀符号 符号J

连接类型 底板安装

大小 16

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 11.25

力士乐REXROTH电液换向阀

R900952630 4WEH10E4X/6EG24N9ETK4/B10

公称尺寸 10，符号 E，电磁操作，24 V DC

液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

滑阀

先导式操作

内部先导油供应、内部先导油回油

产品属性

连接图 ISO 4401-05-05-05

产品系列 4WEH10

工作压力[bar] 280

流量[l/min] 160

滑阀符号 符号E

连接类型 底板安装

尺寸 10

驱动类型 电磁阀驱动

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.4

力士乐REXROTH电液换向阀

R901108808 4WEH16J7X/6HG24N9ETK4/B10

规格 16，符号 J，电磁操作，24 V DC

液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

产品属性

连接图

ISO 4401-07-07-0-05

产品系列 4WEH16J

工作压力[bar] 280

流量[l/min] 300

滑阀符号 符号J

连接类型 底板安装

尺寸 16

驱动类型 电磁阀驱动

端口数量 4.

切换位置数量 3.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 9.36

力士乐REXROTH电液换向阀

R901253613 4WEH22G7X/6EW230N9EK4/N15P4,5

公称尺寸 22，符号 G，电磁操作，230 V AC

液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

滑阀

先导式操作

内部先导油供应，外部先导油回油

产品属性

连接图 ISO 4401-08-08-05

产品系列 4WEH22

工作压力[bar] 280

流量[l/min] 450

滑阀符号 符号G

连接类型 底板安装

尺寸 22

驱动类型 电磁阀驱动

端口数量 4.

切换位置数量 3.

电源电压 230伏交流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

符合性说明 CE–低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 13.1

力士乐REXROTH齿轮泵 AZPB-32-1.0RCP02MB

0510010008 AZPB-32-1.0RCP02MB

1 cm^3/转, 右转, 锥体 1:5, 2 孔固定，直径 32 mm, 螺纹 UN-2B SAE O 型圈

外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。

基于大批量生产的始终如一的高质量

使用寿命长

端口连接：法兰连接或螺纹连接

传动轴符合ISO或SAE以及客户特定的解决方案

用于高负载的滑动轴承

流量 [l/min] 6.0

排量 [cm³/rev] 1

间歇性压力 [bar] 250

功能 [rpm] 6000

驱动轴 锥体 1:5

旋转方向 右转

前端盖 2 孔固定，直径 32 mm

築屋材料 铝

噪音水平 标准噪声等级

外啮合齿轮单元 外啮合齿轮单元

功能 泵

类型 类型 B (0.84 ... 10 cm^3/转)

系列 轴 12mm 与量产型号 1 安装尺寸相同

版本 防锈蚀，销连接

油口 螺纹 UN-2B SAE O 型圈

密封元件 NBR

后端盖 标准

重量 [kg] 1.02

力士乐REXROTH泵设计为一种解决方案，其中产品相互兼容，以便能够为我们的客户提供全面的产品系列。液压泵系列包括轴向柱塞泵、外齿轮泵、内齿轮泵、摆线泵、叶片泵、径向柱塞泵和电动液压泵。

力士乐REXROTH齿轮泵 AZPB-32-3.1LCP02MB

0510112321

3 cm^3/转, 左转, 锥体 1:5, 2 孔固定，直径 32 mm, 米制螺纹 按 DIN 3852T1

外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。

使用寿命长

端口连接：法兰连接或螺纹连接

用于高负载的滑动轴承

基于大批量生产的始终如一的高质量

传动轴符合ISO或SAE以及客户特定的解决方案

流量 [l/min] 12.0

排量 [cm³/rev] 3

间歇性压力 [bar] 250

转速 [rpm] 4000

驱动轴 锥体 1:5

旋转方向 左转

前端盖 2 孔固定，直径 32 mm

阀体材料 铝

噪音水平 标准噪声等级

外啮合齿轮单元 外啮合齿轮单元

功能 泵

类型 类型 B (0.84 ... 10 cm^3/转)

轴直径 Ø 12 mm

表面处理 防锈蚀，销连接

油口 螺纹 按 DIN 3852T1

密封元件 NBR

后端盖 标准

重量 [kg] 0.84

力士乐REXROTH外啮合齿轮泵 高性能

AZPF

平台 F

固定排量

规格 4 … 28

连续压力达 250 bar

间歇压力达 280 bar

大量生产情况下，也能保持恒定的高品质

使用寿命长

采用滑动轴承，适合重负荷应用

驱动轴符合 ISO 或 SAE 标准，以及客户解决方案

管路油口：连接法兰或螺纹

可以实现多台泵的组合

基本信息

外啮合齿轮泵的主要作用是将机械能（扭矩和转速）转变成液压能（流量和压力）。为了减少热损失，力士乐的外啮合齿轮装置提供了非常高的效率。这种高效率是通过与压力相关的间隙密封以及高精密的制造技术实现的。

力士乐外啮合齿轮泵有四种机座大小：平台 B、F、N 和 G。在一个平台中通过不同的齿轮宽度实现不同排量。这些泵有标准，高性能，SILENCE和SILENCE PLUS版本。通过各种法兰，轴，阀组件和多个泵组合，可以创建更多的设计变体。

输送原理

在旋转运动期间脱离啮合的齿使齿腔变得自由。所产生的负压以及容器中液压油液位上的压力会导致液压油从容器中流出到泵。该液压油充满齿腔，并沿箭头方向（参见剖视图）沿着壳体从吸入口输送到压力侧。 在此，齿再次啮合，从齿腔中排出液压油，并防止回流到吸气腔中。

结构款式

外啮合齿轮泵主要由安装在轴承衬套中的齿轮对以及带有前盖和端盖的壳体组成。

通常用轴密封件密封的传动轴穿过前盖。轴承力由滑动轴承吸收。它们专为高压而设计，具有出色的紧急运行性能-尤其是在低速情况下。

齿轮有12个齿。这使流速脉动和噪音辐射保持较低。压力室的密封件取决于工作压力。这样可实现高效率。在齿腔中产生的工作压力在特别设计的压力场中被导向轴承衬套的外部，从而将它们紧紧地压在齿轮上。施加的压力场受到特殊密封件的限制。通过根据压力在齿轮和壳体之间设置的小间隙来确保齿轮到壳体的圆周上的密封件。

德国力士乐REXROTH外啮合齿轮泵订货号和型号：

0510225006 AZPF-12-004RCB20KB

0510425009 AZPF-11-008RCB20MB

0510225023 AZPF-11-004RAB01MB

0510225010 AZPF-10-004RRR12MB

0510225013 AZPF-10-004RRR20MB

0510325013 AZPF-11-005RRR20MB

0510325016 AZPF-11-005RQR20MB

0510325006 AZPF-11-005RCB20MB

0510425022 AZPF-12-008RCB20KB

0510225027 AZPF-12-004RCB20MB

0510425020 AZPF-11-008RRR20MB

0510425022 AZPF-12-008RCB20KB

0510425044 AZPF-11-008RAB01MB

0510525009 AZPF-11-011RCB20MB

0510525018 AZPF-11-014RCB20MB

0510525033 AZPF-11-011RQR20MB

0510525076 AZPF-11-011RAB01MB

0510525311 AZPF-11-011LCB20MB

0510625013 AZPF-11-019RCB20MB

0510625033 AZPF-12-016RCB20MB

0510625042 AZPF-11-016RQR20MB

0510625022 AZPF-11-016RCB20MB

0510625077 AZPF-11-016RAB01MB

0510725030 AZPF-12-022RCB20KB

0510725102 AZPF-11-022RRR20KB-S0081

0510725114 AZPF-22-028RHO30KB

0510725349 AZPF-21-022LFB20MB

0510425025 AZPF-11-008RQR20MB

0510425307 AZPF-11-008LCB20MB

0510900060 AZPFF-11-014/005RCB2020MB

0510665334 AZPFF-10-016/016LFB2020MB

0510901030 AZPFF-12-008/005RRR2020MB （1518222120 1517222375）

0510565009 AZPFF-10-011/005RCB2020MB

力士乐REXROTH外啮合齿轮泵

0510625077

齿轮泵 AZPF-11-016RAB01MB

16 cm^3/转, 右转, 圆柱式 ISO 直径 18 mm, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈

外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。

基于大批量生产的始终如一的高质量

根据ISO或SAE和客户特定解决方案的传动轴

使用寿命长

高负载滑动轴承

端口连接：法兰连接或螺纹连接

产品属性

流量[l/min] 38.2

标称尺寸[cm³/rev] 16

间歇压力[bar] 210

转速[rpm] 2390

驱动轴 直轴ISO直径。18毫米

旋转方向 顺时针旋转

前盖 矩形法兰直径。80毫米

外壳材料 铝

噪音水平 标准噪声级

应用 一般的

产品 外齿轮装置

功能 泵

模型 F型（4…28立方厘米/转）

系列 轴承直径18mm

版本 磷化、钉扎

端口连接 管螺纹DIN EN ISO 228-1

密封材料 NBR

后盖 标准（铸铁）

重量[kg] 3.8

力士乐REXROTH外啮合齿轮泵

0510625033

齿轮泵 AZPF-12-016RCB20MB

16 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 方形法兰 DIN 3901/3902

外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。

基于大批量生产的始终如一的高质量

根据ISO或SAE和客户特定解决方案的传动轴

使用寿命长

高负载滑动轴承

端口连接：法兰连接或螺纹连接

产品属性

流量[l/min] 48

标称尺寸[cm³/rev] 16

间歇压力[bar] 280

转速[rpm] 3000

驱动轴 圆锥1:5

旋转方向 顺时针旋转

前盖 矩形法兰Ø80 mm

外壳材料 铝

噪音水平 标准噪声级

产品 外齿轮装置

功能 泵

模型 F型（4…28立方厘米/转）

系列 轴承直径Ø18mm

版本 耐腐蚀，固定

端口连接 方形法兰DIN 3901/3902

密封材料 NBR

后盖 标准

重量[kg] 3.8

力士乐REXROTH外啮合齿轮泵

0510525018

齿轮泵 AZPF-11-014RCB20MB

14 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈

外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。

基于大批量生产的始终如一的高质量

根据ISO或SAE和客户特定解决方案的传动轴

使用寿命长

高负载滑动轴承

端口连接：法兰连接或螺纹连接

产品属性

流量[l/min] 42

标称尺寸[cm³/rev] 14

间歇压力[bar] 280

转速[rpm] 3000

驱动轴 圆锥1:5

旋转方向 顺时针旋转

前盖 矩形法兰直径。80毫米

外壳材料 铝

噪音水平 标准噪声级

应用 一般的

产品 外齿轮装置

功能 泵

模型 F型（4…28立方厘米/转）

系列 轴承直径18mm

版本 磷化、钉扎

端口连接 符合ISO 8434-1标准的方形法兰

密封材料 NBR

后盖 标准（铸铁）

重量[kg] 3.64

力士乐REXROTH外啮合齿轮泵

0510525009

齿轮泵 AZPF-11-011RCB20MB

11 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈

外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。

基于大批量生产的始终如一的高质量

根据ISO或SAE和客户特定解决方案的传动轴

使用寿命长

高负载滑动轴承

端口连接：法兰连接或螺纹连接

产品属性

流量[l/min] 44

标称尺寸[cm³/rev] 11

间歇压力[bar] 280

转速[rpm] 4000

驱动轴 圆锥1:5

旋转方向 顺时针旋转

前盖 矩形法兰直径。80毫米

外壳材料 铝

噪音水平 标准噪声级

应用 一般的

产品 外齿轮装置

功能 齿轮泵

类型 F型（4…28立方厘米/转）

系列 轴承直径18mm

版本 磷化、钉扎

端口连接 符合ISO 8434-4标准的矩形法兰

密封材料 NBR

后盖 标准（铸铁）

重量[kg] 3.55

力士乐REXROTH齿轮泵

0510325313 AZPF-10-005LRR20MB

5.5 cm^3/转, 左转, 花键轴 SAE J744 16-4(9T 16/32DP), SAE J744 82-2 (A), 方形法兰 DIN 3901/3902

液压泵，外啮合齿轮泵，液压齿轮泵

外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。

基于大批量生产的始终如一的高质量

根据ISO或SAE和客户特定解决方案的传动轴

使用寿命长

高负载滑动轴承

端口连接：法兰连接或螺纹连接

产品属性

流量[l/min] 22

标称尺寸[cm³/rev] 5.5

间歇压力[bar] 280

转速[rpm] 4000

传动轴 花键轴SAE J744 16-4（9T 16/32DP）

旋转方向 逆时针旋转

前盖 SAE J744 82-2（A）

外壳材料 铝

噪音水平 标准噪声级

产品中心 外齿轮装置

功能 泵

模型 F型（4…28立方厘米/转）

系列 轴承直径Ø18mm

版本 磷化，钉住

端口连接 方形法兰DIN 3901/3902

密封材料 NBR

后盖 标准

重量[kg] 3.2

力士乐REXROTH齿轮泵

0510615321 AZPF-12-019LNT20MB

19 cm^3/转 , 左转, 带牙嵌两平面式, 4 孔固定, 直径 52 mm 带O型圈, 螺纹 UN-2B SAE O 型圈

液压泵，外啮合齿轮泵，液压齿轮泵

外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。

基于大批量生产的始终如一的高质量

根据ISO或SAE和客户特定解决方案的传动轴

使用寿命长

高负载滑动轴承

端口连接：法兰连接或螺纹连接

产品属性

流量[l/min] 57

标称尺寸[cm³/rev] 19

间歇压力[bar] 190

转速[rpm] 3000

传动轴 二面角爪（狗汤）

旋转方向 逆时针旋转

前盖 4螺栓安装直径。52毫米，带O型圈

外壳材料 铝

噪音水平 标准噪声级

应用程序 一般的

产品中心 外齿轮装置

功能 泵

模型 F型（4…28立方厘米/转）

系列 轴承直径18mm

版本 耐腐蚀，固定

端口连接 符合ISO 8434-1标准的方形法兰

密封材料 NBR

后盖 标准（铸铁）

重量[kg] 3.

REXROTH电液换向阀4WEH10D4X/6EG24N9ETK4/B10
